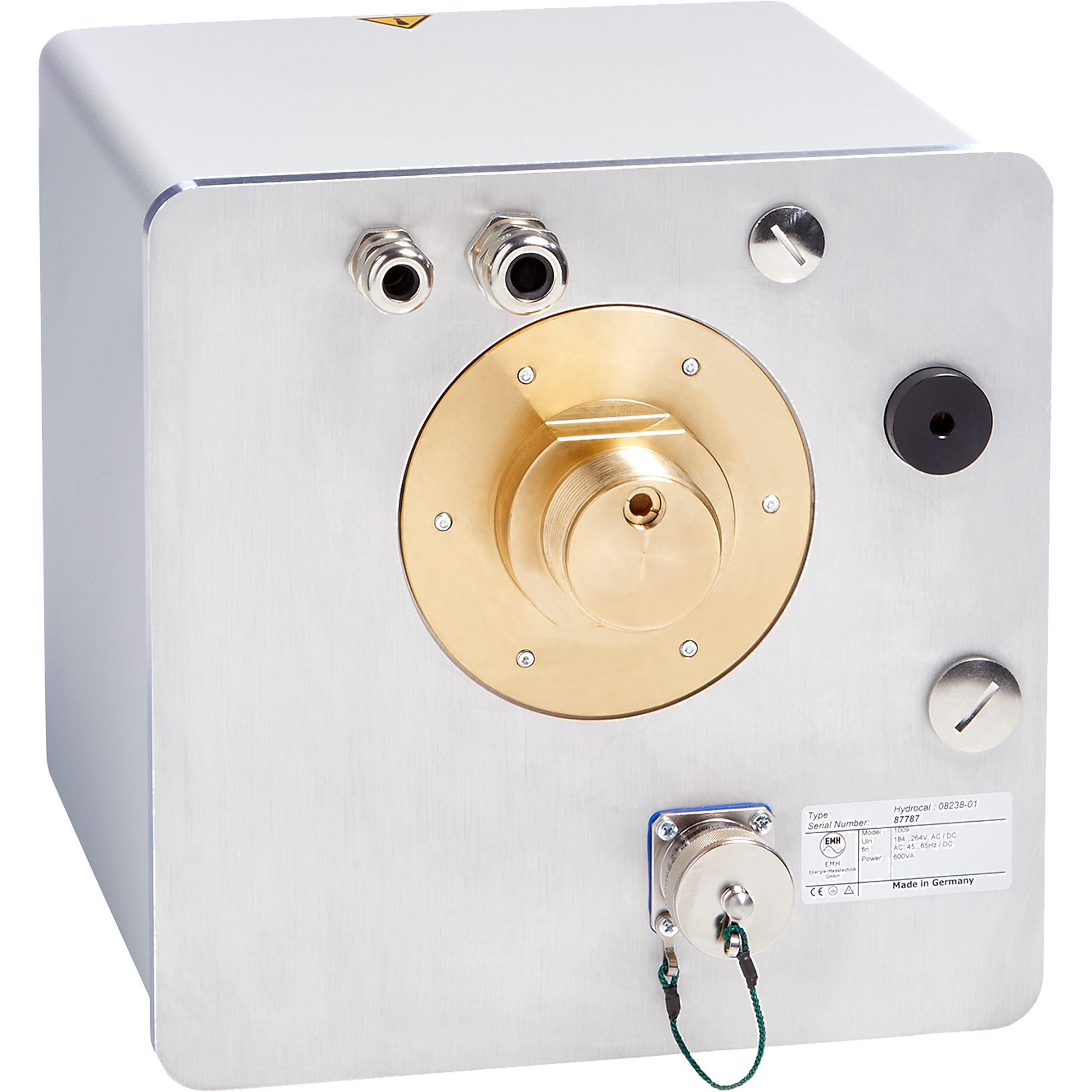

Der HYDROCAL 1009 ist ein festinstalliertes Multi Gas in Öl Analysesystem mit Transformator Überwachungsfunktionen. Es misst individuell die Ölfeuchte (H2O) und die im Transformator Öl gelösten Schlüsselgase Wasserstoff (H2), Kohlenmonoxid (CO), Kohlendioxid (CO2), Methan (CH4), Azetylen (C2H2), Äthylen (C2H4), Ethan (C2H6) und Sauerstoff (O2).

Während Wasserstoff (H2) in praktisch allen Fehlern des Isolationssystems eines Leistungstransformators beteiligt und Kohlenmonoxid (CO) ein Zeichen der Beteiligung der Zellulose / Papierisolierung ist, ist das Vorhandensein und die Zunahme von Azetylen (C2H2) und Äthylen (C2H4) eine weitere Einstufung der Art des Fehlers wie Überhitzung, Teilentladungen und hochenergetischen Lichtbogen. Sauerstoff (O2) kann ein Zeichen von übermässiger Alterung oder Leckagen in der Abdichtung der luftdichten Transformatoren sein.

Der HYDROCAL 1008 kann durch die Integration / Anschluss von anderen Sensoren des Transformators über die optionalen analogen Eingänge als kompaktes Transformator Überwachungssystem dienen:

• 4 analoge Eingänge 0/4 … 20mADC
• 6 analoge Eingänge 0/4 … 20mAAC +20% oder 0 … 80 VAC
  +20% (Konfigurierbar mittels Jumper)
